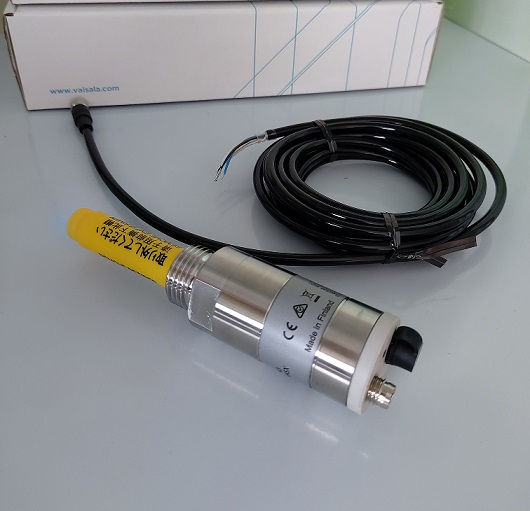

微型露点变送器 DMT143 和 DMT143L（长型）
（针对 OEM 应用）
当您想要准确地测量小型压缩空气干燥机、塑料干燥机、添加剂生产和其他 OEM 应用场合内的露点时，微尺寸露点变送器 DMT143 和 DMT143L 是您的理想选择。它们很容易集成，并可以应用于手持式维萨拉 DM70 中。长型设备已取代 DMT242。
特点
- 可进行自动校准的维萨拉 DRYCAP® 技术
- 快速响应时间
- 露点测量范围为 -70 ... +60 °C (-94 ... +140 °F)
- 准确度为 ±2 ºC (±3.6 ºF)
- 防冷凝
- 与维萨拉 DRYCAP® 手持式露点仪 DM70 兼容
- 可溯源的校准（包括证书）
- 超过露点水平时触发 LED 报警
技术数据
测量性能
传感器 DRYCAP® 180D
传感器保护 不锈钢烧结过滤器
建议的校准间隔（用于确认指定的准确度） 2 年
露点温度
测量范围（典型值） −70 ... +60 °C Td
在空气或 N2中的精度 ±2 °C Td（请参见下图）
模拟输出量程：
选件 1 −80 ... +20 °C Td
选件 2 −80 ... +20 °C Td 常压下的露点
方案 3 自定义量程
响应时间 63 % [90 %]：2)
−70 → −20 °C Td (−94 → −4 °F Td) 5 s [15 s]（典型值）
−20 → −70 °C Td 45 s [10 min]（典型值）
水体积浓度 (ppm)
测量范围（典型值） 10 ...40000 ppm
环境温度为 +20 °C，气压为 1 bar 时的准确度 1 ppm + 读数的 20 %
1) 当露点低于 0 °C 时，变送器会输出霜点。
2) 气体温度为 +20 °C、气压为 1 bar 且流速为 1 升/分钟时。
操作环境
测量环境 用于空气、氮气、氢气、氩气、氦气和氧气
温度 −40 ... +60 °C
相对湿度 0 ...100 % RH
气压 0 ... 50 bar
采样气体流速 对测量准确度无影响
贮存温度 −40... +60 °C
1) 如果存在其他化学物质，请咨询维萨拉。请遵守关于易燃气体的安全法规。
2) 对于低于 0 °C 的温度或高于 20 bara的气压，电源电压必须为 24 ...28 VDC。
模拟输出（可定量程） 4 ... 20 mA（3 线），0...1 V / 5 V，1...5 V
电流输出分辨率 0.002 mA
电压输出分辨率 0.3 mV
+20 °C 时的电流输出准确度 ±0.05 mA
+20 °C 时的电压输出准确度 ±0.01 V
数字输出时的工作电压 12... 28 VDC
电压输出时的工作电压 12...28 VDC
电流输出时的工作电压 18...28 VDC
电流输出负载 最大 500 Ω
电压输出负载 最小 10 kΩ
典型温度系数 0.005 %输出范围/ °C
数字输出 RS-485，非隔离
支持协议 维萨拉工业协议 、Modbus RTU 协议
接头 4 针 M8 (IEC 60947-5-2)
环境温度为 +20 °C 时的电源电流 (Uin 24 VDC)
常规测量 10 mA + 负载电流（典型值）
自诊断阶段 220 mA 脉冲（典型值）
机械规范
机械连接 ISO 228-1 G1/2″ 、 1/2″NPT 、 3/4″-16 UNF 、 5/8″-18 UNF
外壳材料 不锈钢 (AISI316L)
重量：
G 螺纹和 UNF 螺纹版本 90 g
NPT 螺纹版本 100 g
合规性
IP 防护等级 IP66EMC
合规性 EN 61326-1，工业电磁环境
